Какой стороной укладывать пленки Ондутис

Для правильной изоляции дома необходимо четко соблюдать правила укладки изоляционных пленок.

Любой стороной к утеплителю укладываются пленки: A100, A120.

Логотипом вверх укладываются следующие пленки:

А120 Смарт, SA130 Смарт, SA115 Смарт, Смарт D (RV), Смарт, B (R70):
монтируются логотипом вверх, клеящей лентой к утеплителю. Так монтируются все виды пленок с маркировкой «смарт».

SA130, SA115, D (RV), RS:
пленка монтируется логотипом вверх, немаркированной поверхностью к утеплителю.

Ондутис B (R70):
монтируется гладкой стороной к утеплителю, шероховатой к помещению.

Ондутис R Термо:
монтируется металлизированной (блестящей) поверхностью внутрь помещения, то есть от утеплителя.

Содержание

Как правильно выполнять монтаж пленок Ондутис

Монтаж Ондутис для стен

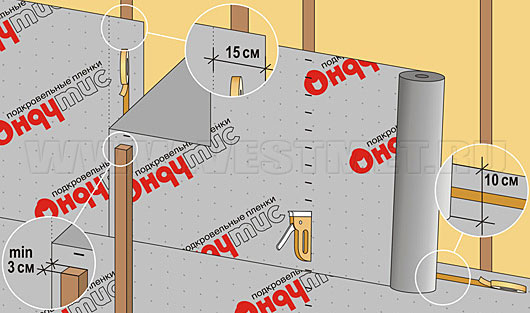

Этапы установки пленок Ондутис при утеплении стен дома снаружи:

Шаг 1.

Рулон раскатывается таким образом, чтобы полосы плотно легли на утеплитель (не забывайте про сторону укладки пленки). Горизонтальный нахлест 10 см. Вертикальный — 15 см.

Шаг 2.

Стыки полос мембраны проклеивают двусторонней монтажной лентой BL (за исключением пленок «Смарт»).

Шаг 3.

Закрепляется пленка при помощи вертикальных брусков. Минимальный зазор между пленкой и фасадной облицовкой должен составлять не меньше 3 см.

В нижней части изоляционного материала необходимо обеспечить беспрепятственный сток конденсата.

ВАЖНО: Плёнка используется как временная защита утеплителя до установки наружной отделки не более 2-3 месяцев.

ВАЖНО: При монтаже пленки Ондутис Смарт А120 обеспечьте двойной воздушный промежуток (вентзазор) между пленкой и кровлей, и между пленкой и утеплителем. Минимальная величина зазора – 50 мм.

Монтаж Ондутис для перекрытий

Этапы установки пленок Ондутис на внутренних поверхностях ограждающих конструкций:

Шаг 1.

На начальном этапе пленка Ондутис нарезается по длине в соответствии с необходимыми размерами. Затем полотнища крепятся к стене в горизонтально и внахлест размером 10 см. При осуществлении монтажа нужно помнить, что пленка монтируется вплотную к утеплителю.

Шаг 2.

Полотнища закрепляются на поверхности с помощью степлера. При монтаже пленки к бетону и кирпичу применяется лента Ондутис BL (за исключением пленок типа «Смарт»).

Шаг 3.

Большое внимание уделяется созданию паробарьера. Для этого стыки полотнищ герметизируются монтажной лентой Ондутис ML. Для герметизации мест примыканий к сопряженным поверхностям применяется лента Ондутис BL.

При обустройстве парных помещений швы обязательно проклеиваются алюминиевыми или металлизированными лентами.

Ленту Ондутис ML нужно наклеивать на расстоянии в 5 см от края верхнего полотнища (полосы).

При монтаже пленок «Смарт» защитная лента снимается с клеевого слоя одновременно с укладкой верхнего полотнища.

Шаг 4.

Когда монтаж пленки окончен, можно приступать к установке профилей из металла или брусков из древесины. Это делается с целью дальнейшего обустройства внутренней отделки.

В процессе выполнения работ нужно придерживаться следующего правила: между пленкой Ондутис и декоративным материалом оставляется вентиляционный зазор (5 см). Это нужно для помещений, для которых характерна повышенная влажность. В домах, где зимой нет постоянного отопления, вентиляционный зазор также необходим.

ВАЖНО: при установке пленок Ондутис в обязательном порядке обеспечьте абсолютную герметичность паропроницаемого слоя. Это значимый аспект, поскольку при несоблюдении правила утеплитель и декоративные отделочные материалы подвергаются негативному воздействию влаги.

Монтаж Ондутис для крыши

Этапы укладки пленок Ондутис для кровли:

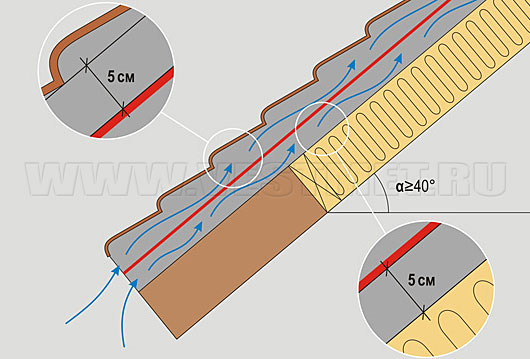

ВАЖНО: при монтаже пленок Ондутис на скатной крыше (угол наклона 40°) с утепленной мансардой – обустраивается двойной вентиляционный зазор. Расстояние в 5 см оставляется между пленкой и теплоизолятором, а также между пленкой и кровлей.

Шаг 1.

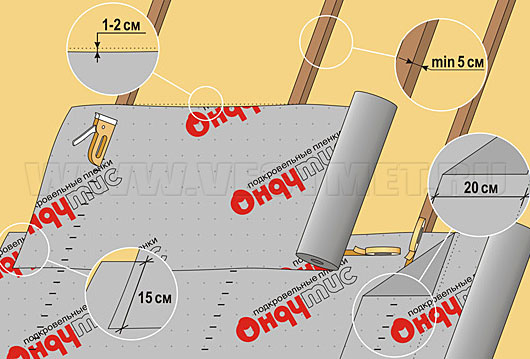

На начальном этапе материал нарезается в соответствии с размерами. Горизонтальные полосы укладываются на стропила. Полотнища размещаются снизу вверх. Между пленкой и утеплителем оставляется зазор в 5 см.

Монтаж пленки вплотную к теплоизолятору категорически запрещен.

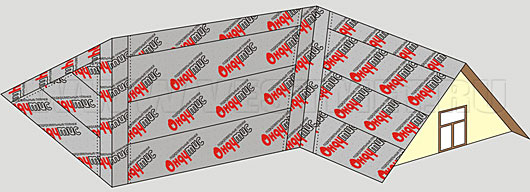

Если на кровле имеются наклонные коньки и ендовы, под пленку нужно уложить полосу вдоль оси ендовы либо конька.

Нахлест вертикальных стыков должен составлять не меньше 20 см, а горизонтальных – не меньше 15. При этом вертикальные стыки полотнищ приходятся на стропила.

Шаг 2.

На следующем этапе пленка Ондутис натягивается с небольшим провисанием (1-2 сантиметра) по центру между стропилами. Это делается с целью обеспечения отвода стекающего конденсата.

Полотнища закрепляются степлером. Стыки тщательно проклеиваются армированным скотчем или двусторонней лентой Ондутис BL.

При использовании пленок «Смарт» необходимо помнить, что защитная лента снимается одновременно с монтажом верхнего полотна.

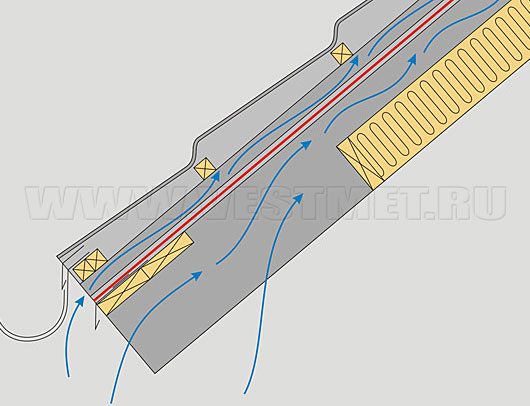

Пространство под кровлей должно вентилироваться. По этой причине в зоне конька и в подшивке карниза обустраиваются вентиляционные отверстия.

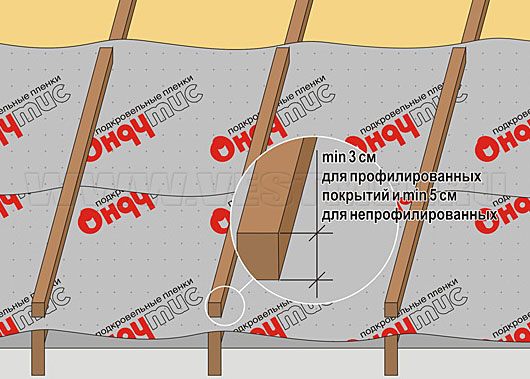

Если высота стропильной ноги равна толщине утеплителя и не позволяет устроить нижний вентиляционный зазор, необходимо закрепить сверху на стропильной ноге брусок размерами 5×5. Возможен и другой вариант: под стропилами укладывается теплоизоляционный слой.

Шаг 3.

После обустройства вентиляционных зазоров пленка закрепляется брусками, высота которых составляет 3 см. При этом используются деревянные бруски, обработанные антисептическими составами. Они долго служат и не подвергаются негативному воздействию климатических факторов.

После выполнения этого шага можно приступать к монтажу обрешетки.

Между мембраной и кровлей обустраивается вентиляционный зазор (5 см). Это важный этап, который нельзя игнорировать. Пространство под кровлей должно вентилироваться, поэтому без зазоров не обойтись.

Шаг 4.

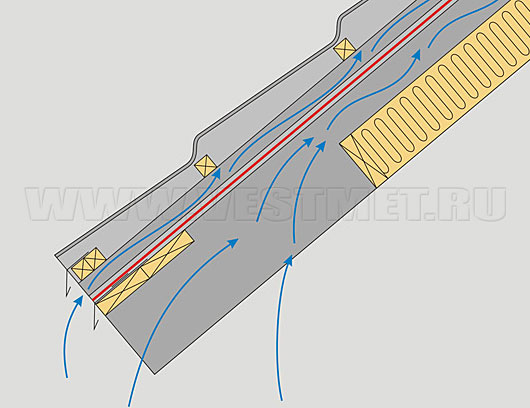

Для закрепления пленки на карнизе делается настил из 2-3 досок.

Шаг 5.

Нижняя кромка полотнища крепится на капельнике с помощью ленты Ондутис BL. На крыше с водосточной трубой желоб располагается выше капельника. В водосточный желоб заводить пленку запрещено.

Читать еще:  Фасад дома в стиле фахверк из осб

Шаг 6.

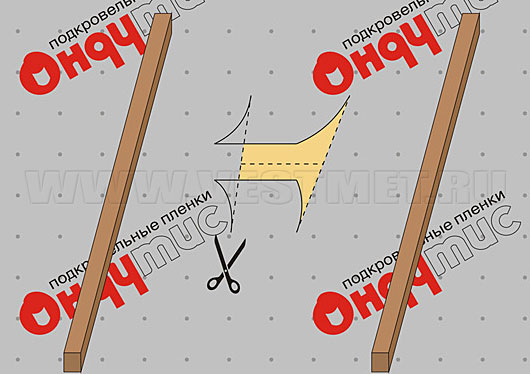

Места пересечения пленки с вентиляционными коробами, печными трубами тщательно изолируются. На полотнище делается небольшой разрез, похожий на букву «Н», сужающуюся к низу.

Шаг 7.

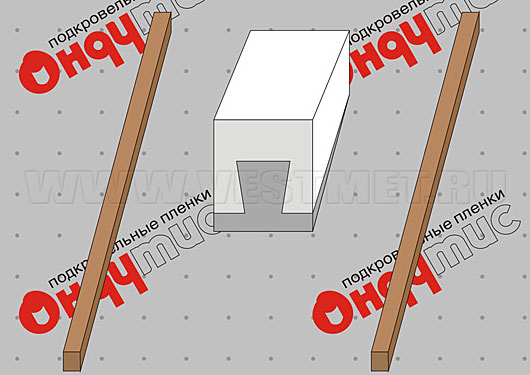

На проходном элементе нижний и верхний клапан фиксируются с помощью ленты Ондутис BL. Также это можно сделать на обрешетке. Боковые клапаны закрепляются на проходном элементе. Для этого они отводятся вверх и затем фиксируются.

ВАЖНО: пленка Ондутис не применяется в качестве временного кровельного покрытия. По такой причине после окончания монтажных работ нужно приступать к укладке финишной кровли.

ВАЖНО: пространство под кровлей должно вентилироваться. Поэтому в зоне конька и в подшивке карниза обязательно предусматриваются вентиляционные отверстия. Они обеспечивают постоянный доступ свежего воздуха.

ВАЖНО: если высота стропильной ноги и толщина теплоизолятора одинаковы, обустройство вентиляционного зазора невозможно. Но из этой ситуации есть выход. Для решения проблемы используется два варианта. Первый – к стропильной ноге крепится брусок размерами 5×5. Второй – под стропилами укладывается теплоизоляционный слой.

ВАЖНО: пленка Ондутис применяется в качестве временной защиты утеплителя до обустройства наружной отделки, но недолго! Максимальный период – 2,5 месяца.

Монтаж Ондутис для пола

Этапы укладки пленок Ондутис в системах утепления полов:

Шаг 1.

Монтаж пароизоляционных пленок Ондутис в системах утепления полов выполняют поверх слоя утеплителя, закрепляя изоляционный материал на балках перекрытия при помощи степлера и герметизируя стыки отдельных полос лентой Ондутис BL.

Шаг 2.

Обязательным условием правильно выполненного монтажа является небольшое провисание пленки, которое будет способствовать стоку конденсата, а также обустройство вентиляционного зазора между пароизоляционным слоем и финишным напольным покрытием.

Как правильно выполнять монтаж пленок и мембран Ондутис?

Для того чтобы изоляционные пленки функционировали правильно, они должны быть установлены в соответствии с требованиями производителя.

Разберем особенности монтажа строительных пленок и мембран на примере материалов ТМ «ОНДУТИС»

Влаго – ветрозащита стен

Классические пленки для влаго-ветрозащиты А100 и А120 могут укладываться любой стороной к утеплителю, тогда как А100 Смарт и А120 Смарт с уже прикрепленными клейкими лентами устанавливаются логотипом вверх, лентой к утеплителю.

Последовательность работ при устройстве вентфасада:

– Рулон раскатывается горизонтально так, чтобы полосы плотно легли на утеплитель. Полотна монтируются с горизонтальным нахлестом в 10 см, вертикальным — 15 см. Закрепляется пленка степплером на брусках каркаса.

– Стыки полотен мембраны проклеивают двусторонней лентой ОндутисBL (за исключением пленок «Смарт»).

– Далее пленка фиксируется при помощи вертикальных брусков, чтобы зазор между пленкой и фасадной облицовкой составлял не меньше 3 см.

– В нижней части изоляционного материала необходимо обеспечить беспрепятственный сток конденсата.

Плёнку можно использовать в качестве временной защиты утеплителя до установки облицовки не более 2-3 месяцев.

Для холодных кровель используются гидроизоляционные пленки ОндутисRV , Ондутис RS, Смарт RV , ветро-влагозащитные А100 , А120, А100 Смарт и А120 Смарт.

Они защищают подкровельное пространство от конденсата и влаги просочившейся под металлическое покрытие.

– Монтируются перечисленные пленки логотипом вверх (чистой стороной к чердаку).

Разберем монтаж на примере ОндутисRV , как самого бюджетного и достаточного варианта.

– Материал нарезается на полотна по длине кровли и укладывается горизонтально от карниза к коньку. Между стропилами делается провисание в 1-2 см для отвода конденсата, фиксируется пленка степлером на стропилах.

– Вдоль ендов и наклонных коньков монтируются полосы Ондутис RV (под горизонтальные полосы).

– Нижнюю кромку пленки закрепляют на капельнике при помощи ленты Ондутис BL . Выводить пленку в водосточный желоб запрещается.

На рисунке представлен вариант с утеплением

– Стыки пленки проклеиваются лентой Ондутис BL .

– Ондутис RV закрепляется антисептированным бруском вдоль стропил. Высота бруска не менее 3 см для профилированных покрытий и не менее 5 см для непрофилированных.

– Переходим к монтажу обрешетки под кровельное покрытие.

Для утепленной мансардной кровли можно использовать:

1. Те же пленки, что и для холодной кровли (ОндутисRV, Ондутис RS, Смарт RV , ветро-влагозащитные А100 , А120, А100 Смарт и А120 Смарт)

Отличие монтажа заключается в том, что провисающая между стропил часть пленки не должна касаться утеплителя. Для этого вдоль стропил набивается брусок высотой 50мм, либо часть утеплителя монтируется под стропилами.

Таким образом обеспечивается двойной вентиляционный зазор – между утеплителем и пленкой и между пленкой и кровельным покрытием.

В остальном монтаж проводится также, как для неутепленной кровли (см. выше).

При использовании пленок «Смарт» необходимо помнить, что защитная лента снимается одновременно с монтажом верхнего полотна.

Места пересечения пленки с вентиляционными коробами, печными трубами тщательно изолируются. На полотнище делается небольшой разрез, похожий на букву «Н», сужающуюся к низу.

На проходном элементе нижний и верхний клапан (а также боковые стороны разреза) фиксируются с помощью

ленты Ондутис BL.

2. Для гидроизоляции утепленных кровель идеально использовать супердиффузионные мембраны ОндутисSA115 и ОндутисSA130 .

Мембраны легко пропускают водяной пар, попавший в утеплитель из жилой мансарды, а с друзой стороны обеспечивают надежную защиту утеплителя от подкровельного конденсата и от выдувания частиц утеплителя.

Поэтому укладывают мембраны прямо на утеплитель (логотипом вверх), фиксируют бруском высотой 50мм, далее идет обрешетка под кровельное покрытие.

Для пароизоляции изнутри помещения используется универсальная пленка ОндутисR70 или наиболее удобный и современный вариант ОндутисR70 Смарт (с уже прикрепленной монтажной лентой)

Для пароизоляции парных или для дополнительного сохранения тепла в помещении применяется пленка Ондутис R Termo с алюминиевым напылением.

Эти пленки применимы с любыми утеплителями в любых конструкциях (стены, перекрытия, мансарда, плоская кровля).

Ондутис R70 и Ондутис R70Смарт укладываются гладкой стороной к утеплителю, шероховатой к помещению, Ондутис R Termo – металлизированной стороной к помещению.

Читать еще:  Ошибки при укладке пароизоляции и гидроизоляции

Сначала пленка Ондутис нарезается на нужную длину. Полотна крепятся к стене горизонтально с нахлестом 10см. Пленка монтируется вплотную к утеплителю и закрепляются степлером. При креплении к бетону и кирпичу применяется лента ОндутисBL (за исключением пленок типа «Смарт»).

Стыки полотен герметизируются монтажной лентой ОндутисML .

Для герметизации мест примыканий применяется лента Ондутис B L.

При обустройстве парных помещений швы обязательно проклеиваются алюминиевыми или металлизированными лентами.

Ленту Ондутис ML нужно наклеивать на расстоянии в 5 см от края верхнего полотна.

При монтаже пленок «Смарт» защитная лента снимается с клеевого слоя одновременно с укладкой верхнего полотнища.

Очень важно сделать пароизоляционный слой без разрывов!

Далее монтируются профиля или бруски для финишной облицовки. Зазор между паробарьером и облицовкой должен быть не меньше 50мм.

Пароизоляция полов и перекрытий

При пароизоляции утепленных перекрытий пленка фиксируется сверху балок перекрытия на степлер с небольшим провисанием. Все стыки герметично проклеиваются лентой Ондутис BL .

Сверху вдоль балок крепится брусок для создания зазора с покрытием пола.

Снизу пароизоляция крепится к черновому потолку (стыки проклеиваются) и также фиксируется бруском.

Ондутис

Ондутис SA 130
Cупердиффузионная влаго-ветрозащитная мембрана.

Гидро-ветроизоляционный паропроницаемый материал Ондутис SА 130 — это супердиффузионная мембрана, защищенная с двух сторон нетканым полотном из полимерных волокон. Пленка интенсивно пропускает сквозь себя водяной пар и задерживает воздух и воду. Материал экологически безопасен, обладает высокой разрывной прочностью, не подвержен бактериальному разложению и имеет высокую стойкость к солнечной радиации. Производится в рулонах 1,5 м х 50 м.

Ондутис SА 130 применяется для защиты теплоизоляции и элементов ограждающих конструкций утепленных стен и кровель от атмосферной влаги, конденсата и холодного воздуха. Пленка укладывается с внешней стороны вплотную к утеплителю с обязательным устройством вентиляционного зазора между пленкой и наружным покрытием для естественного удаления водяного пара из теплоизоляции. Материал также используется в качестве влаго-ветроизоляции стен с наружным утеплением в вентилируемых фасадах многоэтажных зданий.

  • Утеплённые скатные крыши с 1 вент. зазором
  • Утёплённые мансарды.
  • Утеплённые стены малоэтажных зданий.
  • Вентфасады многоэтажных зданий.
  • Утеплённые цокольные и чердачные перекрытия
  • Защищает утеплитель и элементы кровли и стен от протечек, холодного конденсата, при этом не припятствует выведению водяных паров из утеплителя
  • Благодаря высокой паропроницаемости и водоупорности сохраняет утеплитель в сухом состоянии, тем самым продлевает срок службы отграждающих конструкций здания.
  • Препятствует возникновению тепловых потерь, связанных с проникновением холодного воздуха в утеплитель.

Во всех конструкциях устанавливается вплотную к утеплителю.

Разрывная нагрузка полоски вдоль/поперёк – 210/110 Н

Температурный диапазон применения – -40 – +80 С

Водоупорность – 1000 мм водного столба

Паропроницаемость (24 часа) – 1000 г/м 2

Эквивалентная толщина диффузии – 0,02 Sd/ м

Стойкость к атмосферному воздействию – 90 дней

Ондутис SA 115
Cупердиффузионная влаго-ветрозащитная мембрана.

Ондутис A 120
Влаго-ветрозащитая мембрана.

Влаго-ветроизоляция Ондутис А 120 — нетканый материал из бесконечного полимерного волокна черного цвета. Пленка имеет специальную добавку, обеспечивающую высокую стойкость к солнечной радиации. Материал экологически безопасен, обладает высокой разрывной прочностью и не подвержен бактериальному разложению. Производится в рулонах 1,5 м х 50 м.

Oндутис А 120 применяется для влаго-ветроизоляции утепленных стен и скатных крыш с внешней стороны. Материал защищает ограждающие конструкции от атмосферной влаги, конденсата и от проникновения в утеплитель холодного воздуха. Благодаря высокой паропроницаемости пленка сохраняет теплоизоляцию и элементы конструкции в сухом состоянии.

Ондутис А 12 монтируется под наружной облицовкой в вентилируемых фасадах многоэтажных зданий, в стенах каркасной конструкции, в деревянных, кирпичных и бетонных стенах с наружным утеплением.

Материал может использоваться в качестве подкровельной влаго-ветроизоляции с двойным вентиляционным зазором в утепленных мансардах с углом наклона скатов не менее 35 º.

На стенах пленка может служить временной защитой ограждающих конструкций до монтажа основной облицовки в течение 2 месяцев. При применении на крышах кровельное покрытие следует устанавливать сразу после укладки пленки.

  • Утеплённые стены малоэтажных зданий.
  • Вентфасады многоэтажных зданий.
  • Утеплённые цокольные и чердачные перекрытия
  • Утепленные скатные крыши с 2 вент.зазорами (с наклоном 35 0 С)
  • Защищает утеплитель и элементы кровли и стен от загрязнения, выдувания волокон и конденсата.
  • Интенсивно выпускает пар из утеплителя
  • Позволяет поддерживать утеплитель в сухом состоянии, что сохраняет его теплозащитные характеристики и продлевает срок службы всей конструкции.
  • Уменьшает тепловые потери, связанные с проникновением холодного воздуха в утеплитель

В конструкции кровли кровли устанавливается с 2 вент. зазорами. На стенах и перекрытиях монтируется вплотную к утеплителю .

Разрывная нагрузка полоски вдоль/поперёк – 160/100 Н

Температурный диапазон применения – -40 – +80 0 С

Водоупорность – 230 мм водного столба

Паропроницаемость (24 часа) – 3000 г/м 2

Эквивалентная толщина диффузии – 0,01 Sd/м

Стойкость к атмосферному воздействию – 90 дней

Ондутис A 100
Влаго-ветрозащитая мембрана.

Влаго-ветроизоляция Ондутис А 100 — нетканый материал из бесконечного полимерного волокна белого цвета. Пленка имеет специальную добавку, которая обеспечивает стойкость к солнечной радиации. Материал экологически безопасен и не подвержен бактериальному разложению. Производится в рулонах 1,5 м х 50 м.

Ондутис А 100 применяется для влаго-ветроизоляции фасадов зданий и утепленных перекрытий с внешней стороны. Материал предназначен для защиты элементов конструкции от воздействия атмосферной влаги, конденсата и от проникновения в утеплитель

Благодаря высокой паропроницаемости пленка сохраняет теплоизоляцию и элементы конструкции в сухом состоянии. Ондутис А 100монтируется под наружной облицовкой фасада в стенах каркасной конструкции, в деревянных, кирпичных и бетонных стенах с наружным утеплением, а также в вентилируемых фасадах многоэтажных зданий. Материал может служить временной защитой ограждающих конструкций до монтажа основной облицовки в течение 1,5 месяцев.

Читать еще:  Построить дом из газобетона своими руками от фундамента до крыши

Ондутис RV (D)
Гидро-пароизоляция универсальная.

Универсальная пароизоляция Ондутис RV— полимерная ткань серого цвета, покрытая с двух сторон защитной пленкой. Материал экологически безопасен, обладает высокой разрывной прочностью и не подвержен бактериальному разложению. Ондутис RV имеет высокий показатель сопротивления паропроницанию. Производится в рулонах 150 см Х 50 м.

Ондутис RV — универсальная пароизоляция для защиты ограждающих конструкций от проникновения водяных паров из отапливаемых помещений и образования конденсата в утеплителе в зимний период.

Пленка применяется во всех типах ограждающих конструкциях (утепленные стены, перекрытия, скатные и плоские кровли) и совместим со всеми видами теплоизоляции из стекловолокна, базальтовой ваты, пенополистирола, пенобетона и др.

Ондутис RV используется в качестве подкровельной гидроизоляции в неутепленных скатных кровлях для защиты чердачного помещения от кровельного конденсата и атмосферных осадков.

Ондутис R 70 двухслойная пароизоляционная пленка для защиты утепленных стен и кровель от проникновения водяных паров из отапливаемых помещений и образования конденсата в теплоизоляции. Применяется для пароизоляции эксплуатируемых мансард, утепленных стен, чердачных перекрытий и межкомнатных перегородок.

Универсальная гидроизоляция Ондутис RV, Ондутис RS — подкровельные гидроизоляционные пленки для металлических крыш. Материал экологически безопасен, обладает высокой разрывной прочностью и не подвержен бактериальному разложению. Ондутис RV 100 имеет добавку UV-стабилизатора и в течение длительного времени способен выдерживать солнечное излучение. Производится в рулонах 1,5 м х 50 м.

Ондутис RV, Ондутис RS используется в качестве подкровельной гидроизоляции в неутепленных и утепленных скатных кровлях с металлическим покрытием для защиты чердачного помещения от кровельного конденсата и атмосферных осадков.

Ондутис R Термо — двухслойный материал на основе полиэфирной пленки, покрытой изнутри слоем алюминиевой металлизации. С внутренней стороны алюминиевый слой защищен от механических повреждений полимерным покрытием. Материал экологически безопасен, не подвержен бактериальному разложению и имеет высокий показатель сопротивления паропроницанию. Производится в рулонах 1,5 м х 25 м и 1,5 м х 50 м.

___________________________________________________________________Ондутис R-термо
Отражающая(фольгированная) пароизоляция.

Ондутис R Термо — пароизоляция для защиты ограждающих конструкций стен и кровель от проникновения водяных паров из отапливаемых помещений и образования конденсата в утеплителе в зимний период. Металлизированная поверхность материала создает дополнительный энергосберегающий эффект. Пленка не выделяет вредных веществ при высоких температурах и может использоваться в качестве пароизоляции парных помещений бань и саун. Ондутис R-Термо применяется для пароизоляции парных помещений бань и саун, эксплуатируемых мансард, утепленных стен и чердачных перекрытий и совместима со всеми видами теплоизоляции.

Система “тёплый пол”

1. Напольное покрытие

2. Нагревательный элемент

3.Отражающая пароизоляция Ондутис R-термо

4. Плита прекрытия


2.Отражающая пароизоляция Ондутис R-термо

Монтаж пленок ОНДУТИС A100

Монтаж Ондутис А100 в стенах малоэтажных зданий с внешним утеплением

ВАЖНО: Ондутис А 100 монтируется любой стороной к утеплителю.

Шаг 1.

Раскатайте мембрану горизонтальными полосами снизу вверх стороной с логотипом наружу, вплотную к утеплителю.

Горизонтальный нахлест 10 см. Вертикальный — 15 см.

Шаг 2.

Закрепите вертикальными брусками. Стыки проклейте двусторонней лентой Ондутис BL. Вентиляционный зазор между мембраной и внешней отделкой -минимум 3 см.

Крепление нижней части должно предусматривать естественный сток конденсата.

ВАЖНО: Пленка используется как временная защитой утеплителя до установки наружной отделки не более 2 месяцев.

Монтаж на скатных крышах

ВАЖНО: Ондутис А 100 монтируется любой стороной к утеплителю.

ВАЖНО: На скатных крышах утепленных мансард Ондутис А100 монтируется с двойным вентиляционным зазором между пленкой и кровлей и между пленкой и утеплителем минимум 5 см. Угол наклона ската не менее 40°.

Шаг 1.

Нарежьте материал по длине кровли и уложите горизонтальными полосами снизу вверх непосредственно на стропила так, чтобы между утеплителем и пленкой оставался зазор 5 см. Не допускается укладка пленки вплотную к утеплителю. Если на крыше есть ендовы и наклонные коньки, то под горизонтальные полосы предварительно укладывается полоса вдоль оси конька или ендовы.

Нахлест горизонтальных стыков не менее 15 см, вертикальных — не менее 20 см. Вертикальные стыки пленки приходятся на стропила.

Шаг 2.

Для отвода стекающего конденсата от стропил натяните пленку с провисанием 1–2 см по центру межстропильного расстояния. Закрепите Ондутис A100 степлером. Стыки проклейте двусторонней лентой BL или армированным скотчем.

Подкровельное пространство должно вентилироваться. Для этого в подшивке карниза и в зоне конька предусматриваются вентиляционные отверстия для доступа внешнего воздуха. В случае если высота стропильной ноги равна толщине утеплителя и не позволяет устроить нижний вентиляционный зазор, закрепите сверху на стропильной ноге брусок 5х5 см или смонтируйте один слой теплоизоляции под стропилами.

Шаг 3.

Закрепите Ондутис A100 по стропилам антисептированными брусками высотой минимум 3 см. После чего приступайте к монтажу нужной для вашей кровли обрешетки.

Шаг 4.

Чтобы закрепить Ондутис A100 на карнизе между стропил, сделайте настил из 2–3 досок.

Шаг 5.

Нижняя кромка закрепляется на капельнике вдоль крайней доски настила лентой Ондутис BL. На кровлях с водосточной трубами желоб расположен выше капельника, с зазором для свободного доступа воздуха под кровлю. Запрещается заводить Ондутис A100 в водосточный желоб.

Шаг 6.

Тщательно изолируйте пересечения материала с проходными материалами (печными трубами, вентиляционными коробами и т.п.). В месте пересечения в пленке делается разрез в виде буквы «Н», которая сужается к низу.

Шаг 7.

Верхний и нижний клапаны отводятся и фиксируются на проходном элементе лентой Ондутис BL или на ближайшей горизонтальной части обрешетки. Боковые отводятся вверх и фиксируются на проходном элементе.

ВАЖНО: Пленка нельзя использовать как временное кровельное покрытие. После установки пленки сразу монтируйте финишную кровлю.

Ссылка на основную публикацию
Adblock
detector
