Технология устройства вентилируемого фасада из металлопрофиля

Фасад из профлиста

Фасады из профилированных листов, более известных среди пользователей как гофролист или профлист, открылись человечеству более 25 лет назад. Поскольку послевоенные постройки не соответствовали современным требованиям, ни о какой экономии ресурсов и повышении производительности промышленности не могло быть и речи. Начиная с 70-х годов страны стали внедрять программы по повышению энергоэффективности. Суть этой политики вылилась во введение новых показателей рационального энергопотребления. Здания, которые не обладали совокупностью полезных характеристик, подверглись полномасштабной реконструкции. Причем предпочтение отдали внешним решениям с использованием металлической облицовки. Его используют при быстром монтаже перегородок, заборов, кровли, для отделки вентфасадов. Несмотря на минимальный вес, гофролист обладает высокой несущей способностью. Он прост в монтаже и не требует привлечения грузоподъемного оборудования, подгонку материала можно выполнять непосредственно на строительной площадке. На конечной стадии обработки листам придается цветовой окрас, поэтому фасад из них настолько эстетичен. Скорее всего, эти достоинства и определили обширность применения материала. Сегодня технологию строительства с применением проветриваемых фасадов можно охарактеризовать как совершенную относительно технических данных, а также с позиции использования разнообразных дизайнерских решений.

Устройство подсистемы — это уникальная возможность оградить помещение от скопления сконденсированных паров, развития вредоносных микроорганизмов, агрессивного влияния окружающей среды.

Смысл этой технологии заключается в том, что теплоизолятор фиксируется на стену строения, а гофролист — на металлический каркас. Между утеплительным материалом и профлистом предусматривается некое пространство, в котором свободно перемещаются потоки воздушных масс.

Это позволило разнообразить перечень утеплительных материалов, используемых ранее, и задействовать изоляцию на основе базальтовых волокон, каменной ваты. Перечисленные материалы характеризуются пожаробезопасностью, однако их теплоизоляционные свойства напрямую зависят от уровня влажности в месте, где планируется использование.

Основные производители

Стальные гофрированные панели — это удачное сочетание доступной стоимости, технических сведений, бесхитростного монтажа и простого процесса производства. Потребительский спрос на материал ежедневно растет, что приводит к необходимости наращивания производственных мощностей и модернизации технологий по выработке металлопрокатных изделий.

Гофрированные сегменты изготавливаются огромным количеством производственных объединений. Досаден лишь факт, что в погоне за наживой изготовители экономят на качестве. В этих условиях только гигантам удается непоколебимо и твердо удерживать лидирующие позиции на рынке товарооборота. Изделия таких компаний сертифицированы согласно регламенту мировых стандартов качества и способны перекрыть поставки материала по всей территории РФ.

  • ООО «Королевский завод профнастила»

Королевский завод профнастила, как крупнейший производитель металлопрокатной продукции, задает стандарты для производства стройматериала. Линейка изделий от предприятия включает продукцию 8 видов. В процессе выработки задействованы 2 автоматизированные линии.

Отличительным свойством продукции от данного завода является высокое качество, а также применение декоративных лакокрасочных изделий порошкового типа, обеспечивающих защитные функции и устойчивость изделий к коррозийным процессам.

Для обеспечения дополнительной защиты отгружаемой продукции используется специальная упаковочная тара. Именно в таком виде товар поступает в места реализации.

Предприятие работает по принципу — делаем качественно, даже когда никто не смотрит. Пермский завод по производству проката — это одно из предприятий концерна «Квин». На производственных мощностях завода ведется выработка 6 разновидностей изделий. Несмотря на небольшой опыт работы в области производства профнастила (12 лет), компания входит в список ста лучших отечественных производителей. Несколько раз завод удостаивался почетных наград.

Продукция предприятия известна каждому второму представителю строительной индустрии и простому обывателю. Их производственные линии совсем недавно модернизировались по последнему слову техники и получили в пользование оборудование европейского производства. Продукция завода поставляется на Новолипецкий металлургический комбинат и в ПАО «Северсталь».

Челябинский завод в качестве производителя сертифицированного профнастила начал функционировать в 1974 году. Мы говорим о крупном производственном массиве с прилегающими к нему территориями, где расположено инновационное оборудование зарубежного производства, рабочие зоны, автопарк.

Завод демонстрирует производство и сбыт качественного металлопроката, взвешенную ценовую политику. Один из немногих в РФ, где используется линия по нанесению декоративного покрытия, разработанная совместно английскими инженерами и квалифицированными программистами.

Основные характеристики

Вентфасадная система из профнастила обладает рядом положительных характеристик и преимуществ перед иными видами облицовочных материалов. И этот факт трудно оспорить.

Поощрения в сторону профнастила обуславливаются визуальной презентабельностью и небольшой стоимостью. Ряд характеристик можно дополнить следующими пунктами:

  • высокие звукоизоляционные свойства, возможность использовать дополнительный слой теплоизоляции, регулировать его толщину;
  • профнастил устойчив к температурным скачкам, повышенному уровню влажности;
  • небольшой объем подготовительных работ;
  • гофрированная панель в качестве обшивки наружной части вентфасада имеет немыслимое количество возможностей воплощения нестандартных дизайнерских идей;
  • отделка профнастилом актуальна для преобразования объектов промышленного, административного, коммерческого назначения, частной жилой недвижимости, гаражей;
  • простота монтажа;
  • декор из гофрированного листа — это воплощение эстетичности при минимальных вложениях.

Структурная схема

Конструктивная схема вентфасада включает множественный ряд наборных элементов. А поскольку ряд этих элементов монтируется в строгой последовательности, определенной технологами, то в итоге получается «сэндвич», только не съестной, а строительный.

В процессе монтажа между панелями искусственно создается зазор. Расстояние между строением и обшивкой достаточно легко регулируется, что позволяет устранить мелкие недочеты. К числу таких изъянов относится кривизна стен, порожденная некачественным нанесением штукатурки, приведшим к возникновению уровневых перепадов. Посредством стальных пластин эта разница удачно и легко обыгрывается на этапе монтажных работ.

В общем и целом вентфасад создается в такой последовательности:

Вентилируемый фасад из металлопрофиля: последовательная технология монтажа

В данной статье рассмотрим преимущества и недостатки вентилируемого фасада, выполненного из металлопрофиля, а также подробно рассмотрим сам процесс монтажа фасада.

Использование вентилируемых фасадов при наружной отделке обуславливается тремя факторами:

  • вентилируемый фасад заложен в проекте;
  • сохранение и продолжение эксплуатации ранее построенного здания с минимальным капитальным ремонтом;
  • внешнее архитектурное украшение здания, построенного без применения наружных (фасадных) облицовочных материалов.

Вентилируемые фасады активно используются как в промышленном, так и гражданском строительстве. Применение данной технологии обеспечивает постоянное проветривание наружных стен (за счет циркуляции воздуха), находящихся под внешним слоем, что гарантированно защищает фасад от скопления излишней влаги и не дает развиваться различным микроорганизмам, фактически полностью защищает здания от агрессивного воздействия внешней среды.

Такие фасады выполняются из различных отделочных материалов, но в данной статье рассмотрим устройство утепленного вентилируемого фасада из металлопрофиля.

В чем преимущества металлопрофиля для облицовки фасада

  1. Современный металлопрофиль, который используется при облицовке здания, выполняется из высококачественной оцинкованной стали с наружным полимерным покрытием, которое дополнительно защищает профильные листы и улучшает внешний вид фасада в целом.
  2. Благодаря особенностям конструктива, такие фасады при необходимости очень просто ремонтируются с минимальным привлечением рабочей силы (речь не идет о многоэтажных зданиях и сооружениях). Монтаж вентилируемого фасада из металлопрофиля может быть выполнен в любое время года, что немаловжно.
  3. Благодаря уникальности профильного листа как строительного материала и различной технологии монтажа подсистемы, возможно применение дизайнерских решений любой сложности. Кроме того, вентфасады могут применяться в сейсмически нестабильных районах — согласно испытаниям, они способны выдержать землетрясения до 9 баллов.
  4. Вентилируемые фасады придают зданию дополнительные звукоизоляционные свойства.
  5. Срок эксплуатации вентфасадов равен минимум 50 годам.
  6. Вентилируемые фасады из профлиста за счет своего незначительного веса и особенностей конструкции, которая равномерно распределяет вес, имеют незначительную нагрузку на стены здания.
  7. Ну и последнее преимущество, но не менее важное — минимальная площадь хранения строительных материалов.

Монтажные работы по обустройству фасадов. С чего начать

Перед началом работ по монтажу подсистемы, на которую будет крепится вентилируемый фасад, необходимо произвести небольшую экспертизу здания. Она производится путем зрительного осмотра поверхности стен с внутренней и наружной стороны на наличие трещин и сколов. При их обнаружении дефекты должны быть заделаны. Неглубокие трещины и сколы просто заштукатуриваются цементным раствором (марка раствора не ниже М100) или готовыми сухими смесями. При использовании сухих смесей для ремонтных работ необходимо соблюдать пропорции их приготовления и технологию нанесения, то есть если смесь для внутренних работ, то и применяться она должна внутри здания.

Читать еще:  На каком расстоянии от фундамента можно копать сливную яму

При нанесении штукатурного раствора толщиной более 1 см, на очищенную поверхность рекомендуется набить металлическую сетку, например, ЦПВС с размером ячейки 20х20 мм. Закрепить ее можно при помощи обычных дюбелей, которые свободно забиваются молотком в случае производства работ по кирпичным стенам. Если же стена бетонная, то применяется монтажный пистолет либо предварительное засверливание.

При наличии сквозных трещин при необходимости их анкеруют анкерными болтами путем засверливания их на нужную глубину — делается это для того, чтобы избежать дальнейшего увеличения трещины. Кроме того, в обязательном порядке трещина заполняется специальным ремонтным раствором по всей своей глубине, с предварительной зачисткой и удалением отваливающихся кусков.

Заказ и раскрой металлопрофиля. Подготовительные работы

Перед началом строительных работ обязательно нужно произвести расчет материала. При заказе металлопрофиля на любом более-менее серьезном предприятии можно заказать его раскрой — то есть материал будет порезан гильотиной на производстве, что минимизирует использование отрезных дисков непосредственно на месте производства работ. Дело в том, что если пилить профлист болгаркой, то происходит нарушение его защитных свойств (из-за того, что металл перекаливается) на месте реза — это место придется потом дополнительно подкрашивать краской.

Перед производством работ по монтажу вентилируемого фасада необходимо произвести разметку. Разметка может быть произведена как сверху-вниз, так и снизу-вверх. Главное, рассчитать нижнюю юбку вентфасада таким образом, чтобы оставалась щель от отмостки или нулевого уровня не менее 5 см — для забора воздуха.

Засыпать землей или заливать бетоном нижнюю юбку нельзя, иначе вентилируемый фасад не будет работать ввиду отсутствия забора воздуха. Идеально — если разметка будет произведена при помощи лазерного уровня или обычного оптического нивелира.

После того как разметка произведена, начинаем монтаж пароизоляции, например, применяя полимерную пленку «Изоспан В». Эта пленка служит для защиты элементов конструкции здания. «Изоспан В» имеет двухслойную структуру — одна сторона шероховатая, другая с гладкой поверхностью. Гладкая сторона строительного материала пропускает конденсат, а шероховатая удерживает его на своей поверхности для его испарения. Подробная инструкция по монтажу строительного материала находиться на его упаковке или же в бумажном виде вложена внутрь.

Монтаж паро- и теплоизоляции. Особенности

«Изоспан В» монтируется сверху-вниз, вертикально. Так как он является рулонным материалом, монтаж производить достаточно просто. Листы рулона должны ложиться внахлест, с заходом друг на друга примерно на 5 см, с последующим креплением друг к другу.

Для скрепления полос материала можно применять обычный степлер или монтажную клеящую ленту. Делается это для того, чтобы «Изоспан В» покрывал стену единым ковром и служил также ветровой защитой. Непосредственно к стене пленка прикрепляется при помощи пластиковых дюбель-гвоздей или несущим кронштейном для монтажа подсистемы.

Несущий кронштейн для монтажа подвесной системы — это Г-образный профиль с различным размером полок, на которых находятся ребра жесткости.

Он крепится к стене при помощи анкерного дюбеля, строго горизонтально. Соблюдение правил монтажа кронштейна гарантирует равномерное распределение нагрузки по всей площади подвесной системы, на которую будет смонтирован вентилируемый фасад.

Шаг установки анкерного кронштейна рассчитывается в зависимости от площади здания и несущей нагрузки. Обычно дилеры метизных компаний обладают всей необходимой информацией, но если имеется проект, то шаг установки кронштейнов указывается в обязательном порядке.

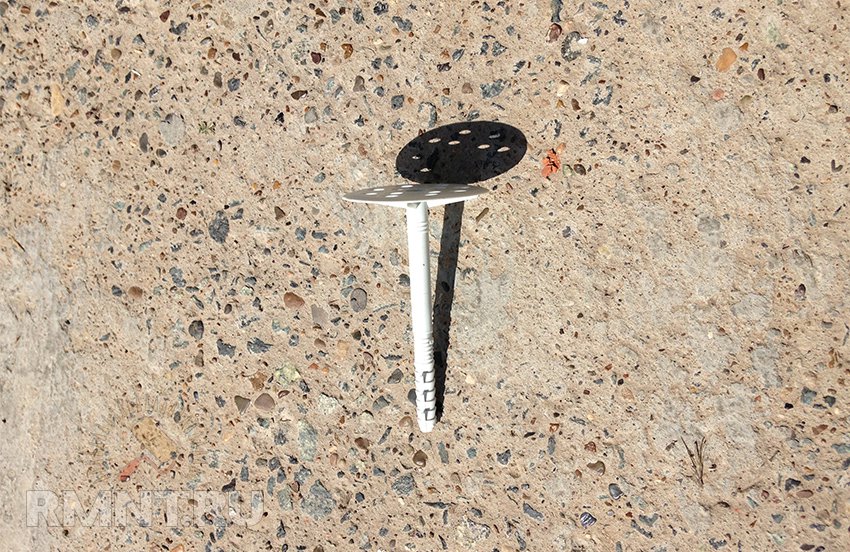

По окончании работ по установке кронштейнов производится монтаж минеральных плит. Минплита служит тепло- и звукоизоляцией здания. Монтаж производится следующим образом — минеральная плита предварительно протыкается несущим кронштейном, таким образом повисая на нем строго горизонтально — впритык лист к листу.

Если шага кронштейна не хватает для закрепления на нем плит, то производится крепление пластиковыми дюбель-гвоздями. Важно обратить внимание на тот факт, что подобное крепление является предварительным (для ускорения производства работ). Основное крепление к стене производится пластиковыми дюбель-гвоздями из расчета 3–5 штук на м 2 площади.

При монтаже минеральных плит не допускаются их замятие и щели шириной более 3–5 мм. Если проектом предусмотрено два слоя минеральных плит, то каждый слой закрепляется дюбель-гвоздями отдельно. При двухслойном монтаже минеральные плиты следует располагать таким образом, чтобы швы первого слоя перекрывала минеральная плита второго слоя.

После завершения работ по устройству утепления здания монтируется второй слой полимерной пленки — это гидроизоляция. Для этой цели можно применить «Изоспан А». Благодаря уникальной двухслойной структуре эта пленка не только защищает утеплитель от внешней влаги, но и выводит конденсат из намокшего материала. Монтаж «Изоспана А» осуществляется по той же технологии, которая описана ранее при монтаже «Изоспана В».

Описание технологии монтажа вентилируемого фасада

Закончив работы по утеплению здания и его паро- и гидроизоляции, приступаем к монтажу подвесной системы, на которой будет крепиться металлопрофиль.

В первую очередь выверяются несущие кронштейны — важно, чтобы они находились в одной плоскости по всей площади стены. Обычно для этой цели используют капроновую нить или толстую леску, которую закрепляют по углам стен на заранее вымеренных кронштейнах. Выступающие за плоскость полки отпиливают болгаркой.

Далее приступают к монтажу Г-образных направляющих (они могут располагаться как вертикально, так и горизонтально). Г-образные направляющие выполняются из оцинкованного металла, который может быть дополнительно окрашен для защиты.

Направляющие вставляются в специальные пазы, которые имеются на полках несущих кронштейнов. Закрепление направляющих к кронштейнам производится при помощи заклепок или саморезов металл-металл. На местах стыковок направляющих необходимо оставлять температурный шов 10 мм, то есть направляющие не должны вплотную прилегать друг к другу.

После монтажа направляющих приступают к монтажу профильных листов. Листы крепятся к подсистеме саморезами металл-металл. Саморезы выбираются со шляпкой в цвет фасада и должны иметь шайбу с прокладкой, которая не допустит проникновение влаги внутрь .

После завершения работы по устройству вентилируемого фасада при необходимости устанавливаются откосы на окна с наружной стороны здания.

Обслуживание вентилируемого фасада, выполненного из металлопрофиля, минимально:

  1. Благодаря антистатическому полимерному покрытию, на него практически не оседает пыль.
  2. При замятии листов они очень просто заменяются.
  3. Царапины можно закрасить подходящей по цвету краской.

Преимущества и технология монтажа вентилируемого фасада из профлиста

Отделка внешней поверхности стен здания осуществляется разными материалами: сайдингом, декоративным кирпичом и даже плиткой. Монтаж вентилируемого фасада из профлиста становится популярным, так как материал имеет относительно небольшую стоимость, а служить он будет 30-40 лет. Выполнить работы можно самостоятельно, но важно соблюдать технологию крепления листов.

Основные свойства профлиста

Профилированный лист — тонкая металлическая панель, изготовленная из оцинкованной стали. Для увеличения жесткости материала каждый фрагмент имеет “ребра” волны или трапеции, которые повторяются с определенным шагом. В процессе производства каждый лист с обеих сторон покрывается полимерной краской, поэтому имеет эстетический внешний вид.

Основные свойства профлиста такие: высокая механическая прочность; длительный срок службы: 30-45 лет; устойчивость к воздействию ветра, ультрафиолетовых лучей; разная толщина листа: от 0,6 до 1 мм. Применяется профлист не только для монтажа вентилируемых фасадов, но и для укладки крыши, установки заборов.

Читать еще:  Какой стороной класть пароизоляцию на балконе?

Профлист может быть цветным. На оцинкованную поверхность наносится краска разных типов: полиэстер, поливинилхлорид, акрил. Что касается декоративного слоя, то он тоже бывает разным: глянцевым или матовым, с фактурой под кирпич, камень или дерево.

Благодаря хорошей прочности указанный материал можно демонтировать в случае надобности, а потом снова использовать.

Разновидности материала и модификации

Для обустройства фасада используются такие виды профлиста:

  1. Стеновой. Применяется непосредственно для облицовки внешней стороны стены и изготовления вентилируемых фасадов.
  2. Несущий. Он обладает большой высотой ребер жесткости, поэтому считается прочным и устойчивым к большим механическим нагрузкам. Его можно использовать для обшивки технических построек или промышленных зданий.
  3. Универсальный. Данный материал применяется не только для облицовки фасада, но и для строительства заборов, крыш.

Оптимальная высота волны материала составляет 0,8 мм. Стеновой профлист имеет соответствующую маркировку — “С”. Он рассчитан для фиксации на вертикальные поверхности. Для того чтобы увеличить жесткость конструкции, можно сначала монтировать слой материала с вертикальным направлением волн, а потом повторный слой с горизонтальным направлением гофры.

Материал, используемый для фасада, имеет несколько модификаций: с перфорацией, с утеплителем. Первый вариант применяют для снижения уровня шума в помещении, а также для улучшения вентиляции фасада. Перфорация располагается как по всей поверхности листа, так и в отдельных его частях. Кроме изменения акустических свойств фасада указанные листы выполняют декоративную функцию.

Сэндвич-панель — комбинация нескольких фрагментов профлиста, между которыми укладывается утеплитель (пенополистирол, минеральная вата). Такой материал позволяет не только облицевать здание, но и улучшить его теплоизоляционные характеристики.

Достоинства и недостатки материала

Навесной фасад из профнастила имеет такие преимущества:

  • высокая скорость отделки фасада: размеры полотен разные, поэтому стену можно закрыть за несколько часов;
  • простота монтажа, что позволяет осуществить ее самостоятельно;
  • полная защита стен от влияния влаги, ультрафиолета, ветра, осадков;
  • большой выбор оттенков (существуют также листы с рисунком);
  • малый вес материала (так как прочность изделия обеспечивается ребрами жесткости, нет необходимости в наращивании толщины металла);
  • отсутствие токсичных компонентов в составе материала;
  • пожарная безопасность металлической облицовки;
  • простота обработки: разрезать полотно можно при помощи ножниц по металлу;
  • устойчивость к ржавлению и коррозии.

Материал также имеет некоторые недостатки. Его текстура однотипна, независимо от цвета изделия. Металл обладает высоким уровнем теплопроводности, поэтому летом облицовка может сильно нагреваться. При разрезывании полотна антикоррозийная защита нарушается, поэтому в этом месте могут начаться процессы коррозии. Данный материал не всегда способен обеспечить хорошую звукоизоляцию.

Пошаговая инструкция для монтажа профлиста на фасад дома своими руками

Устройство вентилируемого фасада простое, но монтаж осуществляется с соблюдением технических нюансов. Суть облицовки заключается в том, что между профлистом и основанием должен оставаться воздушный зазор. Его толщина обычно не превышает 3 см, но такое обустройство фасада дает возможность воздуху циркулировать. При этом на основании не накапливается лишняя влага.

Технология монтажа состоит из таких этапов:

  1. Разметка. На поверхности фасада нужно нарисовать точки размещения кронштейнов. Шаг между ними не должен превышать 80 см. Вблизи оконных и дверных проемов этот показатель уменьшают до 60 см. От углов здания лучше отступить 20 см. После разметки можно подсчитать, сколько материала и крепежных элементов потребуется для облицовки здания. Теперь при помощи дрели просверливаются отверстия под анкера и кронштейны. Их глубина составляет 8-10 см.
  2. Установка крепежей. Во время монтажа кронштейнов важно использовать полиуретановую прокладку, которая предупредит появление мостиков холода, разрушение стены. Для установки одного кронштейна понадобиться 2 анкера.
  3. Монтаж теплоизолятора. Для этого используются дюбели. В качестве утеплителя можно использовать жесткие материалы (пенопласт) или минераловатные плиты плотностью 80 кг/куб.м. Крепить их следует в каждом углу и в центре. Не стоит применять рулонные материалы, так как под воздействием собственного веса со временем они сползут вниз.
  4. Крепление ветрозащитной мембраны. Она должна обладать огнезащитными свойствами. Монтаж осуществляется снизу вверх с нахлестом в 10-20 см. Так, влага не будет попадать на теплоизоляционный материал. Для крепления применяются дюбели. Вертикальные полотнища тоже должны укладываться с нахлестом в 10 см.
  5. Фиксация обрешетки. Для ее изготовления подойдет металлопрофиль, который крепится на кронштейны. Во время монтажа важно постоянно использовать строительный уровень. Для того чтобы профиль не повело, его нужно зафиксировать при помощи струбцины, которая снимается после того, как все крепежи будут зафиксированы. После установки вертикальных планок крепятся горизонтальные. Их монтаж не представляет труда.
  6. Фиксация профлиста. Полотна прикручиваются внахлест в 0,5 волны при помощи саморезов. Если нужно обеспечить высокий уровень жесткости конструкции, то крепежи нужно устанавливать часто. Оптимальный шаг — через волну. Во вертикали расстояние между саморезами составляет 60 см.

В последнюю очередь осуществляется установка доборных элементов, отливов.

Расчет материала

Перед монтажом фасада из профлиста, необходимо подсчитать количество материала. Так как полотно будут устанавливаться внахлест, а в некоторых случаях его придется разрезать, то лучше приобрести его с запасом. Для начала вычисляется площадь фасада. Для этого длину стены нужно умножить на ее высоту. Таким же способом определяется площадь смежной стены. Эти значения нужно сложить и умножить на 2. Так, можно узнать всю площадь фасада здания.

Из общего значения нужно вычесть площадь всех окон и дверей. Если мастер не имеет опыта в монтаже вентилируемых фасадов, то материала лучше приобрести на 15% больше. Тут же учитывается площадь самого листа.

Во сколько обойдется вентфасад из профлиста

На стоимость материала влияет его тип, модификация, место продажи, а также репутация производителя. Еще цена зависит от толщины металла, покрытия, дополнительной декоративной отделки, наличия модификаций. За качественные листы можно заплатить от 300 до 1000 руб. за 1 м.кв. Стоит также учитывать стоимость доборных элементов и крепежей, утеплителя, ветрозащитной мембраны, металлопрофиля. Обшивка фасада профлистом считается практичным и выгодным решением. Она увеличивает срок эксплуатации здания, улучшить его теплоизоляционные свойства. Климат в доме всегда будет благоприятным. Стены при этом не будут поддаваться негативному влиянию атмосферных и биологических факторов. Кроме того, этот материал стоит дешевле многих других вариантов облицовки, а монтировать его можно самостоятельно.

Вентилируемый фасад из металлопрофиля: последовательная технология монтажа

В данной статье рассмотрим преимущества и недостатки вентилируемого фасада, выполненного из металлопрофиля, а также подробно рассмотрим сам процесс монтажа фасада.

Использование вентилируемых фасадов при наружной отделке обуславливается тремя факторами:

  • вентилируемый фасад заложен в проекте;
  • сохранение и продолжение эксплуатации ранее построенного здания с минимальным капитальным ремонтом;
  • внешнее архитектурное украшение здания, построенного без применения наружных (фасадных) облицовочных материалов.

Вентилируемые фасады активно используются как в промышленном, так и гражданском строительстве. Применение данной технологии обеспечивает постоянное проветривание наружных стен (за счет циркуляции воздуха), находящихся под внешним слоем, что гарантированно защищает фасад от скопления излишней влаги и не дает развиваться различным микроорганизмам, фактически полностью защищает здания от агрессивного воздействия внешней среды.

Такие фасады выполняются из различных отделочных материалов, но в данной статье рассмотрим устройство утепленного вентилируемого фасада из металлопрофиля.

В чем преимущества металлопрофиля для облицовки фасада

  1. Современный металлопрофиль, который используется при облицовке здания, выполняется из высококачественной оцинкованной стали с наружным полимерным покрытием, которое дополнительно защищает профильные листы и улучшает внешний вид фасада в целом.
  2. Благодаря особенностям конструктива, такие фасады при необходимости очень просто ремонтируются с минимальным привлечением рабочей силы (речь не идет о многоэтажных зданиях и сооружениях). Монтаж вентилируемого фасада из металлопрофиля может быть выполнен в любое время года, что немаловжно.
  3. Благодаря уникальности профильного листа как строительного материала и различной технологии монтажа подсистемы, возможно применение дизайнерских решений любой сложности. Кроме того, вентфасады могут применяться в сейсмически нестабильных районах — согласно испытаниям, они способны выдержать землетрясения до 9 баллов.
  4. Вентилируемые фасады придают зданию дополнительные звукоизоляционные свойства.
  5. Срок эксплуатации вентфасадов равен минимум 50 годам.
  6. Вентилируемые фасады из профлиста за счет своего незначительного веса и особенностей конструкции, которая равномерно распределяет вес, имеют незначительную нагрузку на стены здания.
  7. Ну и последнее преимущество, но не менее важное — минимальная площадь хранения строительных материалов.
Читать еще:  Просел фундамент под домом из панелей домом как исправить

Монтажные работы по обустройству фасадов. С чего начать

Перед началом работ по монтажу подсистемы, на которую будет крепится вентилируемый фасад, необходимо произвести небольшую экспертизу здания. Она производится путем зрительного осмотра поверхности стен с внутренней и наружной стороны на наличие трещин и сколов. При их обнаружении дефекты должны быть заделаны. Неглубокие трещины и сколы просто заштукатуриваются цементным раствором (марка раствора не ниже М100) или готовыми сухими смесями. При использовании сухих смесей для ремонтных работ необходимо соблюдать пропорции их приготовления и технологию нанесения, то есть если смесь для внутренних работ, то и применяться она должна внутри здания.

При нанесении штукатурного раствора толщиной более 1 см, на очищенную поверхность рекомендуется набить металлическую сетку, например, ЦПВС с размером ячейки 20х20 мм. Закрепить ее можно при помощи обычных дюбелей, которые свободно забиваются молотком в случае производства работ по кирпичным стенам. Если же стена бетонная, то применяется монтажный пистолет либо предварительное засверливание.

При наличии сквозных трещин при необходимости их анкеруют анкерными болтами путем засверливания их на нужную глубину — делается это для того, чтобы избежать дальнейшего увеличения трещины. Кроме того, в обязательном порядке трещина заполняется специальным ремонтным раствором по всей своей глубине, с предварительной зачисткой и удалением отваливающихся кусков.

Заказ и раскрой металлопрофиля. Подготовительные работы

Перед началом строительных работ обязательно нужно произвести расчет материала. При заказе металлопрофиля на любом более-менее серьезном предприятии можно заказать его раскрой — то есть материал будет порезан гильотиной на производстве, что минимизирует использование отрезных дисков непосредственно на месте производства работ. Дело в том, что если пилить профлист болгаркой, то происходит нарушение его защитных свойств (из-за того, что металл перекаливается) на месте реза — это место придется потом дополнительно подкрашивать краской.

Перед производством работ по монтажу вентилируемого фасада необходимо произвести разметку. Разметка может быть произведена как сверху-вниз, так и снизу-вверх. Главное, рассчитать нижнюю юбку вентфасада таким образом, чтобы оставалась щель от отмостки или нулевого уровня не менее 5 см — для забора воздуха.

Засыпать землей или заливать бетоном нижнюю юбку нельзя, иначе вентилируемый фасад не будет работать ввиду отсутствия забора воздуха. Идеально — если разметка будет произведена при помощи лазерного уровня или обычного оптического нивелира.

После того как разметка произведена, начинаем монтаж пароизоляции, например, применяя полимерную пленку «Изоспан В». Эта пленка служит для защиты элементов конструкции здания. «Изоспан В» имеет двухслойную структуру — одна сторона шероховатая, другая с гладкой поверхностью. Гладкая сторона строительного материала пропускает конденсат, а шероховатая удерживает его на своей поверхности для его испарения. Подробная инструкция по монтажу строительного материала находиться на его упаковке или же в бумажном виде вложена внутрь.

Монтаж паро- и теплоизоляции. Особенности

«Изоспан В» монтируется сверху-вниз, вертикально. Так как он является рулонным материалом, монтаж производить достаточно просто. Листы рулона должны ложиться внахлест, с заходом друг на друга примерно на 5 см, с последующим креплением друг к другу.

Для скрепления полос материала можно применять обычный степлер или монтажную клеящую ленту. Делается это для того, чтобы «Изоспан В» покрывал стену единым ковром и служил также ветровой защитой. Непосредственно к стене пленка прикрепляется при помощи пластиковых дюбель-гвоздей или несущим кронштейном для монтажа подсистемы.

Несущий кронштейн для монтажа подвесной системы — это Г-образный профиль с различным размером полок, на которых находятся ребра жесткости.

Он крепится к стене при помощи анкерного дюбеля, строго горизонтально. Соблюдение правил монтажа кронштейна гарантирует равномерное распределение нагрузки по всей площади подвесной системы, на которую будет смонтирован вентилируемый фасад.

Шаг установки анкерного кронштейна рассчитывается в зависимости от площади здания и несущей нагрузки. Обычно дилеры метизных компаний обладают всей необходимой информацией, но если имеется проект, то шаг установки кронштейнов указывается в обязательном порядке.

По окончании работ по установке кронштейнов производится монтаж минеральных плит. Минплита служит тепло- и звукоизоляцией здания. Монтаж производится следующим образом — минеральная плита предварительно протыкается несущим кронштейном, таким образом повисая на нем строго горизонтально — впритык лист к листу.

Если шага кронштейна не хватает для закрепления на нем плит, то производится крепление пластиковыми дюбель-гвоздями. Важно обратить внимание на тот факт, что подобное крепление является предварительным (для ускорения производства работ). Основное крепление к стене производится пластиковыми дюбель-гвоздями из расчета 3–5 штук на м 2 площади.

При монтаже минеральных плит не допускаются их замятие и щели шириной более 3–5 мм. Если проектом предусмотрено два слоя минеральных плит, то каждый слой закрепляется дюбель-гвоздями отдельно. При двухслойном монтаже минеральные плиты следует располагать таким образом, чтобы швы первого слоя перекрывала минеральная плита второго слоя.

После завершения работ по устройству утепления здания монтируется второй слой полимерной пленки — это гидроизоляция. Для этой цели можно применить «Изоспан А». Благодаря уникальной двухслойной структуре эта пленка не только защищает утеплитель от внешней влаги, но и выводит конденсат из намокшего материала. Монтаж «Изоспана А» осуществляется по той же технологии, которая описана ранее при монтаже «Изоспана В».

Описание технологии монтажа вентилируемого фасада

Закончив работы по утеплению здания и его паро- и гидроизоляции, приступаем к монтажу подвесной системы, на которой будет крепиться металлопрофиль.

В первую очередь выверяются несущие кронштейны — важно, чтобы они находились в одной плоскости по всей площади стены. Обычно для этой цели используют капроновую нить или толстую леску, которую закрепляют по углам стен на заранее вымеренных кронштейнах. Выступающие за плоскость полки отпиливают болгаркой.

Далее приступают к монтажу Г-образных направляющих (они могут располагаться как вертикально, так и горизонтально). Г-образные направляющие выполняются из оцинкованного металла, который может быть дополнительно окрашен для защиты.

Направляющие вставляются в специальные пазы, которые имеются на полках несущих кронштейнов. Закрепление направляющих к кронштейнам производится при помощи заклепок или саморезов металл-металл. На местах стыковок направляющих необходимо оставлять температурный шов 10 мм, то есть направляющие не должны вплотную прилегать друг к другу.

После монтажа направляющих приступают к монтажу профильных листов. Листы крепятся к подсистеме саморезами металл-металл. Саморезы выбираются со шляпкой в цвет фасада и должны иметь шайбу с прокладкой, которая не допустит проникновение влаги внутрь .

После завершения работы по устройству вентилируемого фасада при необходимости устанавливаются откосы на окна с наружной стороны здания.

Обслуживание вентилируемого фасада, выполненного из металлопрофиля, минимально:

  1. Благодаря антистатическому полимерному покрытию, на него практически не оседает пыль.
  2. При замятии листов они очень просто заменяются.
  3. Царапины можно закрасить подходящей по цвету краской.
